2020 年全球 VR 頭顯出貨量為 670 萬臺，同比大增 72%，預計 2022 年 將達到 1800 萬臺2020 年全球 VR 用戶數量已超過千萬，到 2025 年將達到 9000 萬，蘋果等巨頭的 相繼入場給市場更大想象力空間。

來源：謝恒、姚丹丹 興業證券

核心觀點

智能穿戴產品是消費電子后續持續增長點。繼智能手環市場后，TWS 引 爆智能穿戴板塊，VR/AR 將成為智能穿戴板塊后續最大的看點之一。VR/AR 產業鏈包括硬件、軟件、內容、應用和服務四個領域。5G 的高速 率、大容量、低延時解決了 VR/AR 產品的眩暈等問題，沉浸度持續提升， VR/AR 體驗感更好，未來的用戶群體預計將持續擴大。

技術持續升級，VR 進入硬件+內容雙擊的正向循環。VR 是構建虛擬場景， 沉浸感是關鍵。XR2 等定制芯片使 VR 成本更低性能更高，超短焦光學使 VR 形態更便攜，高分辨率和高刷新率持續提升，大幅改善時延和紗窗效 應，6DoF 使游戲體驗感更好，VR 技術不斷完善。疫情增加用戶居家時間， 半衰期大火，高質量的游戲巨作持續推出吸引更多用戶購買VR設備體驗， Oculus 高性價比的 Quest2 有望成為首款銷量破千萬的 VR 設備。

光波導技術逐漸成熟，AR 眼鏡市場值得期待。AR 應用場景更廣，但壁 壘更高，蘋果已率先在高端手機上配置 LIDAR 鏡頭，為 AR 時代鋪路。目前主流的圖像源器件技術是硅基液晶（LCoS），micro-LED 的技術突破 值得期待，成像系統疊加主流技術是光波導技術，其中衍射光波導技術相 對成熟且能實現二維擴瞳，目前各大手機廠商和互聯網巨頭都在搶先布局 VR/AR 市場。

1、5G時代萬物互聯，VR/AR將成智能穿戴下一個爆品

1.1、智能手環打開穿戴時代，TWS 成首個智能穿戴爆品

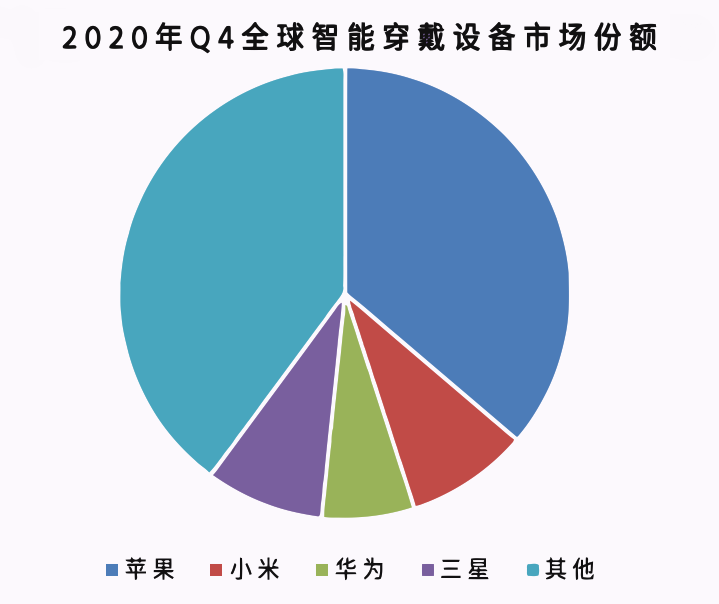

智能穿戴打開消費電子行業后續成長空間。智能穿戴即可穿戴設備，手機的 創新空間逐步收窄和市場增量接近飽和的情況下，智能可穿戴設備為智能終端產 業增添了動力。2020 年第 3 季全球穿戴式裝置出貨達 1.25 億臺，較 2018 年同期 增長 35.1%。目前全球智能穿戴板塊中智能手表+耳戴式產品+智能手環占比超 90%，占比最高的是耳戴式，市占率為 55.67%。智能穿戴領域玩家主要仍是以蘋 果為代表的手機巨頭。

智能穿戴市場最早追溯到 20 世紀 60 年代， 2008 年，F(xiàn)itbit 推出首款健身設 備，可穿戴產品開始進入普通大眾的視野和生活。2014 年智能穿戴進入 “爆發 年”，各大電子知名終端和互聯網公司相繼進入智能穿戴領域。2014 年 Google 發 布 AndroidWear 和云健康管理平臺 Google Fit，Apple 發布 Health Kit 平臺，公布 iWatch，正式推出第三方應用開發平臺 WatchKit；微軟發布 Microsoft Health 和 Microsoft Hand；三星發布健康監控手環 Galaxy Gear fit 及預裝 Tizen OS 的智能手 表。國內企業也不甘落后，小米發布 79 元低價親民手環，銷量迅速超過 100 萬， 直至 2019 年小米仍在印度手環市場保持 40%+的市場份額。

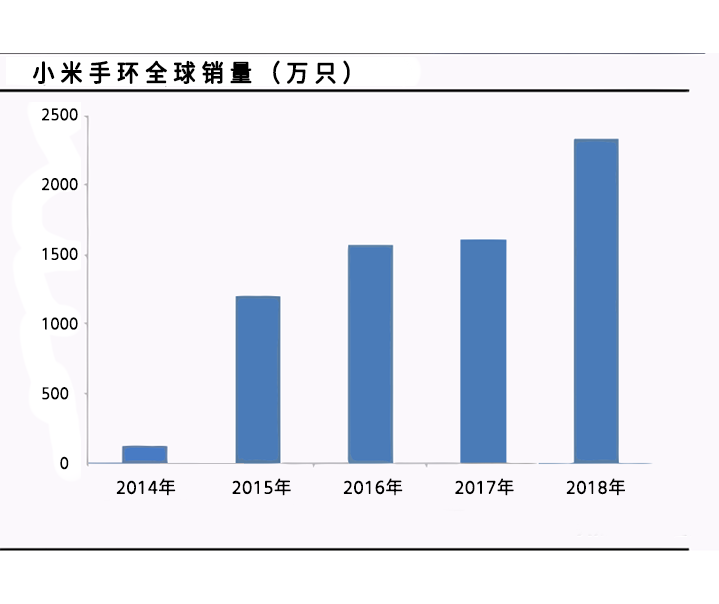

手環是是穿戴板塊熱潮的首個大單品。2011 年 Jawbone 公司率先推出了第一 款智能手環 Jawbone UP 健身手環。該手環可追蹤睡眠、運動、飲食狀況，并與智 能手機的相關應用進行關聯，售價為 130 美元，但由于產品本身缺陷匆匆下架。2013 年，F(xiàn)ibit 也嘗試發布了相似功能的智能手環 Fibit Flex，但很快就迎來了一 大波的退貨危機，未能進一步大規模出貨。

2014 年，Jawbone、Fibit 再次發布新品引領智能手環的第二波浪潮，同時 Google 發布了專為可穿戴設備打造的 Android Wear 平臺，為安卓手機廠商進軍可 穿戴設備市場提供機會。三星、索尼、微軟、華為等傳統手機廠商和小米等移動 互聯網廠商，以及 Garmin 等無線技術公司也相繼涉足智能手環市場，多款明星級 智能手環大量集中上市，并在各大廠商在各種渠道的大力推廣下迅速“引爆”了智 能手環市場。到 2014 年底，僅中國智能手表市場上參與競爭的品牌數量就超過 50 家。

但由于產品同質化嚴重、用戶檢測數據準確度低和創新不足，手環市場 2016 年底開始增長乏力，2016 年 Q3 智能手環市場整體銷量為 2300 萬只，僅保持了 3.1%的微弱增長。2018 年小米新推出手環 3，大幅增加了小米手環的使用場景， 發布還不到半年，全球銷量就已經超越了 1000 萬，小米手環 3 的爆火帶領小米手 環銷量重回高增長。

無線藍牙耳機嶄露頭角，TWS 應運而生。2001 年蘋果劃時代的推出了 iPod 設備以及 iTunes 服務，開啟了音樂數字化的浪潮，可隨時隨地聽歌的需求迅速拉 動了耳機行業的成長。2006 年，藍牙 A2DP 協議的普及大大提升了音質，使藍牙 耳機聽歌成為可能，無線運動耳機廠商 Jaybird 順勢于 2008 年推出第一款藍牙無 線運動耳機。2014 年，一家德國創業公司眾籌生產了一款 Dash 無線耳機，這是 第一款消費級的真無線耳機,集成內容存儲、語音助手、運動檢測、心率監控、實 時翻譯等功能于一身。

自此，藍牙無線耳機產品創新不斷，Beats 等品牌紛紛發布的真無線藍牙耳機。短短兩年后，美國的藍牙耳機市場份額已超過非藍牙耳機。GfK 中國的統計數據 顯示，我國的藍牙耳機市場份額從 2015 年的 39%提升到了 2017 年的 56%，藍牙 耳機不斷吞噬有線耳機市場份額。

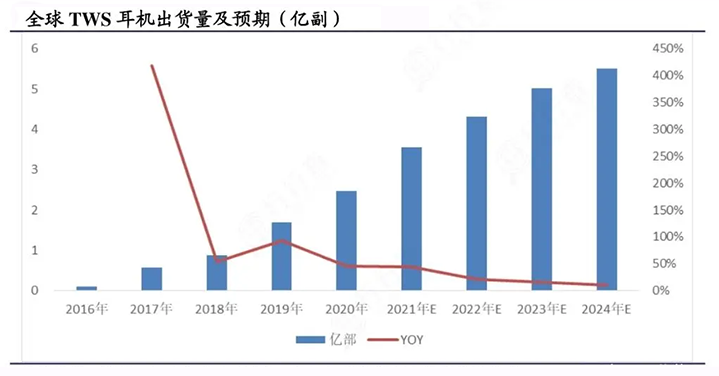

2016 年，蘋果憑借其推出的 Airpods TWS 耳機產品的時尚外觀設計、強大續 航能力和穩定便捷的使用方式以及與 iOS 生態的高度融合，迅速掀起了 TWS 行 業熱潮。TWS 耳機讓耳機從手機配件晉升為獨立的智能終端產品，重新定義了新 耳機。據 Slice Intelligence 統計，蘋果 Airpods 在發售后僅用一個月就擠下 Beats 奪走了無線耳機銷量冠軍的寶座。2019 年 10 月底蘋果發布的高階 TWS 耳機 AirPods Pro，添加主動抗噪和防水等功能解決了消費者的痛點，一度一機難求。華為、小米以及傳統耳機廠商也都紛紛跟進，推出自家 TWS 降噪耳機，據 IDC 數據，2019 年第二季度我國 TWS 耳機出貨量占比達到了 66%。

1.2、5G 為 VR/AR 鋪路，場景更加完善

VR（Virtual Reality）指虛擬現實，利用計算機模擬虛擬環境給用戶沉浸感， 是一種創建與體驗虛擬世界的仿真系統，VR 中不包含真實信息，用戶將自己的 意識代入一個虛擬的世界。AR（Augment Reality）指增強現實，是一種將虛擬信息融合疊加在真實世界上的技術，利用計算機將文字、圖像、三維模型等信息仿 真后應用到現實世界中，虛擬信息與真實信息互相補充，實現對現實世界的“增 強”作用。VR 和 AR 統稱 XR。

AR 和 VR 區別主要體現在兩方面：

1）設備區別：鑒于 VR 是純虛擬場景，VR 裝備多配有位置追蹤器、數據手 套、動作捕捉系統、數據頭盔等，用于用戶與虛擬場景的互動。而 AR 是虛擬與 實景的結合，所以設備一般都配有 3D 攝像頭，嚴格來說，只要安裝了 AR 軟件， 智能手機等帶攝像頭的產品都可以進行 AR 體驗。

2）技術區別：VR 的核心是 graphics 的各項技術的發揮，目前在游戲領域應 用最廣，最為關注的是沉浸感,對 GPU 性能要求較高。AR 則強調復原人類的視覺 功能，應用了很多 computer vision 的技術對真實場景進行 3D 建模再處理，重視 CPU 的處理能力。

3）應用場景不同：VR 的虛擬現實特性使其具有沉浸感和私密性，決定了其 在游戲、娛樂以及教育社交等領域會有天然優勢，而 AR 的增強現實特性決定了 其更偏向于與現實交互，適用于生活、工作、生產等領域。

VR/AR 產業鏈較長，包括硬件、軟件、內容、應用和服務四個環節，其中硬 件環節包括各種零部件和整機的創造、生產和銷售，軟件主要指各種操作系統、 應用和工具軟件等，內容包括內容制造和分發兩個環節，應用則分為消費側和企 業側，服務屬于支持環節，主要是云服務和通信網絡。

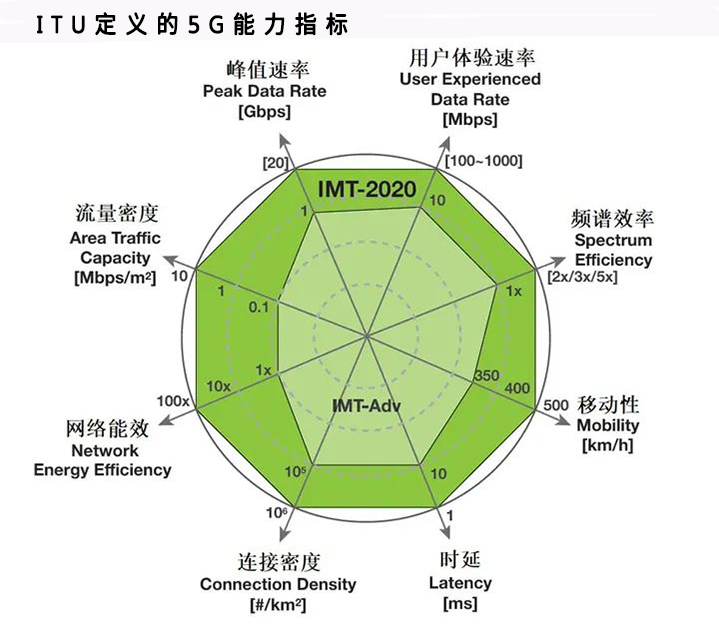

5G 為虛擬現實的服務環節提供了基礎設施支撐。2019年是中國5G商用元年， 2020 年 5G 建設進程大幅提升，僅中國全年新建開通 5G 基站超 60 萬個。5G 時 代網絡主打超高速、低延時、海量連接、泛在網、低功耗，能在節省能源、降低 成本的同時提高系統容量和大規模設備連接能力。5G 的傳輸速度可以實現在云端 完成虛擬現實交互應用所需要的渲染，幫助用戶獲得可以媲美 PC 級的渲染質量。

5G 網絡的鋪設結合云端和人工智能等技術的進步，為物聯網、車聯網、云游 戲、云視頻等應用場景都創造了可能性，以可穿戴設備、虛擬現實、智能家居、 智能醫療、車載智能終端等為代表智能硬件，在 5G 推動下會帶來蓬勃發展。

2、VR場景技術逐漸成熟，蘋果新品有望引爆市場

2.1、技術內容趨于成熟，VR 行業快速發展

VR 產業發展可分為三個階段：概念期、熱潮期和發展期。20 世紀 50 年代， 美國人 Morton Heilig 發明了第一臺 VR 設備 Sensorama，被稱為 VR 設備的鼻祖， 90 年代任天堂等游戲設備公司開始陸續推出 VR 設備。但在 2012 年之前，VR 基 本以概念為主。

2012 年，Oculus Rift 和 Google Glass 問世，VR 產品在成本、延遲、視域和 舒適度方面得到了顯著改善，行業進入了產業元年，2016 年虛擬現實被列入“十 三五”信息化規劃等多項國家政策文件，國內廠商也紛紛入局，樂視頭盔、暴風 魔鏡、掌網科技、大朋等等，整個 VR 行業處于井噴狀態。但由于技術不成熟和 價格高企，2017-2018 年，行業進入嚴冬。2019 年-2020 年，隨著 VR 內容生態的 完善和 Oculus 產品的爆賣，行業進入高速發展期。

沉浸感是讓人專注在當前的目標情境下感到愉悅和滿足，而忘記真實世界的 情境,沉浸感要求人的感知和認知的統一,沉浸感是判斷 VR 發展階段的重要指標。沉浸感包括多個維度的指標，包括單眼屏幕分辨率、視場角（FOV）、角分辨率 （PPD）、可變焦顯示和時延等。除了無沉浸以外，VR 沉浸體驗可以分為、初級 沉浸、部分沉浸、深度沉浸和完全沉浸四個層次。沉浸感主要決定因素包括視場 角 FOV、刷新率、延遲及自由度等。

透鏡的設計是決定視場角的重要因素，而刷新率和延遲則對屏幕和處理期的 性能及算力提出了較高的要求，而自由度越高，則傳感器數量越多，因此沉浸感 的要求帶來的是終端產品的體積重量和成本上的壓力，在當前技術條件下，“沉浸 感-佩戴舒適度-性價比”組成“不可能三角”。

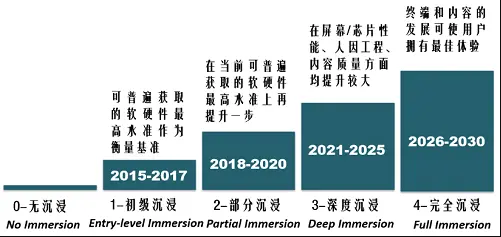

我國 VR 行業仍處于第二級，即部分沉浸階段，主要表現為 1.5~2k 單眼分辨率、100~120 度視場角、百兆碼率、20 毫秒 MTP 時延，4K/90 幀頻渲染處理能力 等。當下 VR 的體驗已經有了較明顯的提升，分辨率和圖像渲染都能讓用戶有更 深度的沉浸效果，也減少了眩暈，但目前真實度仍有待提升。

VR 產品就硬件產業鏈而言，包括產品形態、處理器、顯示、光學、追蹤定 位、操作系統等方面。就形態而言，VR 可分為一體機和非一體式（PC/手機）， 其中自身無顯示屏且需要借助手機顯示屏的即手機 VR，內置顯示屏但要連接電 腦使用的是 PC VR，單獨內設顯示屏也內設處理器的是 VR 一體機，目前大部分 高端的 VR 設備以一體式 VR 為主。

目前 VR 處理器分為手機芯片和專用芯片，以驍龍 820、MTK、三星、麒麟 等為代表的手機芯片性能優越，但其功耗和散熱問題難以解決，且成本較高，2018 年高通專門為 VR 和 AR 一體機而設計的芯片 XR1，其性能比驍龍 845 XR 版稍弱， 少了基帶集成，成本更低，基本達到沉浸式 VR 體驗的最低標準。2019 年驍龍發 布 XR2 芯片，相比于上代產品，CPU、GPU 性能翻倍，視頻帶寬提升至原來的 4 倍、分辨率是原來的 6 倍，AI 性能更是提升至 11 倍之多。

屏幕是決定沉浸體驗最重要的決定因素之一，目前主流為 Fast LCD 與 AMOLED 技術。屏幕顯示最大的難點是要解決紗窗效應+時延，即對分辨率/PPI 和刷新率要求極高。人單眼等效的 VR 屏幕分辨率是與 16K 分 辨率的規格（15360 x 8640，1.32 億像素)最為接近，Oculus Quest 2 顯示器可提供 每只眼睛 1832 x 1920 像素的分辨率，愛奇藝的奇遇 2pro 等能達到單眼 4K 的分辨 率，但距離人視網膜分辨率的差距仍較遠。

紗窗效應跟次像素排列密度 PPI 有關。紗窗效應是指在像素不足的情況下， 實時渲染引發的細線條舞動、高對比度邊緣出現分離式閃爍現象。造成紗窗效應 的原因跟次像素排列密度有關，次像素之間的間距并不發光，間距越大，不發光 的部分越明顯，在 VR 中看起來就像是在眼前蒙了紗窗一般有種模糊感，影響 VR 的沉浸感和視覺清晰度。

高刷新率使畫面更加平滑，減少畫面延遲、重影，而且也能緩解眩暈感。一 般而言 VR 設備如果想不眩暈，至少要有足夠高的 120Hz 及以上刷新率以及足夠 高的分辨率（4K 及以上）。延遲時長為刷新率的倒數，90HZ 的刷新率對應的是 11.1ms，以人眼的感官而言，人眼可以明顯察覺 90-120Hz 到 160-180Hz 的提升， 超過 250Hz 后，人眼對刷新率提升的敏感程度將逐步遞減。

目前主流的 VR 屏幕均以 FAST-LCD 屏幕為主。一般 OLED 屏幕的刷新率明 顯有優勢，但紗窗效應較明顯，且成本較高，LCD 屏幕的次像素間距比 OLED 要 小，紗窗效應會減輕很多，目前改良的 FAST-LCD 時延大幅降低，具備性價比優 勢，目前主流的 VR 屏幕均以 FAST-LCD 屏幕為主。僅 2018 年，京東方 VR 專用 顯示模組出貨量就達 100 萬片，涉及 VR 整機產品已超 20 款，包括 Oculus 和華 為 VR。

VR 產品的光學主要包括視場角和光學方案兩塊。視場角即 FOV，一般指水 平方向的視場角，顯示器邊緣與觀察點（眼睛）連線的夾角，人眼正常睜眼看左 右環境是 120 度的視場角，視場角以外的區域就是黑色區域。視場角一般要與屏 幕大小相匹配，如果視場角遠小于屏幕匹配的效果，VR 世界有黑邊，影響沉浸 感，但如果想升級視場角，則需要縮短與透鏡間的距離，或增加透鏡的大小，但 屏幕 PPI 不夠的情況下，放大倍率太高，屏幕的顆粒感會越嚴重。

在保證視場角的情況下，屏幕離眼睛越近，所需要的屏幕面積則越小，越省 成本且更輕便，但人晶狀體是凸透鏡，太近的畫面會失焦，因而需要在面部和顯 示器之間設置一個透鏡或一系列的透鏡，使觀看更舒服。市面上光學方案包括非 球面透鏡和菲涅爾透鏡，目前菲涅爾透鏡是主流。

菲涅爾透鏡即螺紋透鏡，多是由聚烯烴材料注塑而成，鏡片表面一面為光面， 另一面刻錄了由小到大的同心圓，它的紋理是根據光的干涉及擾射以及相對靈敏 度和接收角度要求來設計, 每個凹槽都可以一個獨立的小透鏡，把光線調整成平 行光或聚光,也能消除部分球形像差。

普通的透鏡會出現邊角變暗、模糊的現象，菲涅爾透鏡優勢顯著，但菲涅爾 透鏡精度較差，成像效果一般，非球面鏡頭成像效果較好，但鏡片厚重量大。2019 年華為推出超短焦方案（Pancake），利用折疊光路設計和多層鍍膜，讓光線在鏡 片、相位延遲片以及反射式偏振片之間多次折返，最終從反射式偏振片射出極大 減小眼鏡的重量和體積。

追蹤定位方案主要是為了在虛擬場景里的空間定位，以實現更多的人機交互。VR 的定位技術在實現上主要分為兩類,即“outside-in”和“inside-out”，前者需要 外置多個定位點設備，設備發出紅外線等通過三角定位的方法確定佩戴者的位置 和移動方向。后者則是利用設備自身，而不依靠外部的傳感器等配件，實現虛擬 場景里的空間定位，以及更多的人機交互。前者比較精準但放置定點設備不方便， 后者則更方面，目前 inside-out 是主流定位方案。

與 VR 內的場景交互涉及到自由度 DoF，主要是對物體的運動方式的追蹤， 自由度分為 3DoF 和 6DoF，3DoF 是指戴著 VR 頭顯的玩家的頭部回轉動作，即 上下、左右、前后回轉動作，而 6DoF 則在 3DoF 的基礎上添加了身體的上下、左 右、前后動作。3DoF 的設備可以用來看 VR 電影和進行一輕度 VR 游戲，6DoF 的設備能在玩游戲時與場景深度交互，體驗到越障、跳樓、登山、滑雪等真實感 受，大幅提升沉浸感。

疫情增加居家時間，VR 內容+技術相互促進升級。2020 年疫情導致居家時間 變長，而一體機、高刷新率、6DOF 技術升級帶來的體驗感上升，眩暈效果大幅 降低，VR 行業進入爆發期。VR 游戲也不斷豐富，截止 2020 年底 Steam 平臺 VR 內容數量達到 5554 款，加上 Oculus 和 VIVE、PICO 等平臺，目前主流游戲平臺 上 VR 內容已超過萬款。VR 已經進入了“用戶增加-設備開發商/內容開發者收入 提高-設備體驗感上升/內容持續豐富-用戶持續增加”的正向循環。

半衰期游戲大火，2020 年 VR 游戲收入同比增長 25%。2020 年發布的《半衰期：愛莉克斯》單款游戲收入超過了 2019 年所有 VR 游戲 收入之和，2020 年全球 VR 游戲收入同比增長 25%達到 5.89 億美金。2020 年 SteamVR 的會話數量達到 1.04 億次，新增用戶達到 170 萬（初次使用 SteamVR 的用戶數量），VR 游戲時間比上年增加了 30%。

Steam 平臺的月連接 VR 設備數量不斷創新高，Oculus 已占據半壁江山。 Steam 年度報告指出 2020 年平臺新增 VR 用戶 170 萬，月活 VR 用戶 205 萬，根 據 RoadtoVR 的測算，目前 Steam 平臺的月連接 VR 設備數量已經超過 250 萬， 且不斷創新高。Facebook 占比 VR 消費市場半壁以上江山，2021 年 3 月 Steam 平 臺 58%的月連接 VR 設備均為 Oculus 產品。

2.2、Oculus 產品供不應求，蘋果新品有望引爆市場

Oculus 成立于 2012 年，創始人帕爾默是 VR 迷，2012 年，Oculus Rift DK1 上線國外眾籌網站 Kickstarter 眾籌，籌集超 240 萬美元的資金，2013 年，游戲天 才約翰·卡馬克宣布加入 Oculus VR 公司任 CTO 一職，2013 年 Oculus 發布首款 VR 設備 Oculus Rift。Facebook 以 20 億美元的價格收購 Oculus。2014 年公司陸續 發布了 DK2、Crescent Bay 兩代開發者版本，三代開發者版本的重量逐漸減輕， 刷新率有所提升，使用體驗逐步向消費級產品靠近。

首款消費者版 VR 面世后，Oculus 創新不斷。Oculus 于 2015 年 6 月正式發 布了消費者版 Rift 虛擬現實頭顯，上市時售價為 599 美元。2018 年 5 月，F(xiàn)acebook 在海外市場推出的 Oculus Go 是 Oculus 第一款無需匹配 PC 使用的一體化 VR 設 備。為探尋 VR 未來發展方向，F(xiàn)acebook 在 2019 年 5 月同時發布了 Oculus Rift S 和 Oculus Quest 兩款產品，分別為系留 VR（PC VR）和一體機 VR（移動 VR）， 兩款產品的屏幕材質、芯片、刷新率等較 Oculus Go 有了明顯提升，沉浸感更強。

Quest 產品供不應求，Oculus 成 VR 贏家。Oculus 首款 Quest 大獲成功，開 售兩天沖到了多國亞馬遜暢銷榜前三。2020 年 9 月，F(xiàn)acebook 發布了新款一體機VR：Oculus Quest 2，同時支持以有線/無線方式連接 PC 使用，分辨率顯著提升， 刷新率提升至 90Hz，僅 299 美元的起售價極具吸引力，還提供給玩家大量質優價 廉的游戲,產品極具性價比，該產品 2020 年 Q4 銷量為 109.8 萬臺，而同價位的索尼 PS VR 銷量?jī)H為 12.5 萬臺，排名第二。

Oculus Quest2 預期銷量持續上修，首款千萬級別 VR 設備誕生。Facebook Reality Labs 副總裁安德魯稱 Qculus Quest 2 的銷量已經超過了 Oculus Rift、Oculus Rift S、Oculus Go 和 Oculus Quest 1 的銷量總和，根據產業鏈追蹤，Oculus 持續 上修訂單，預計今年 Quest 2 銷量有望超 700 萬臺，Quest2 將成為史上第一款超 千萬銷量的 VR 設備。

蘋果作為消費電子行業的標桿企業，其 VR 新產品的發布有望引爆市場。2015 年 2 月蘋果的第一份 VR/AR 相關專利曝光，專利內容為一款觀看沉浸式媒體的頭 顯，截止 2021 年 1 月，蘋果已有 330 多項公開可查的 VR/AR 相關專利。2019 年 蘋果內部會議曝光的 N301，外形類似 Oculus Quest，具備 VR、AR 混合功能，蘋果將在 2021 年 6 月的開發者大會 WWDC 上發布一款混合現 實頭顯，配置和功能方面想象空間頗大。

配置方面，除了已知的外觀專利、散熱和光學專利，蘋果還曾向索尼訂購了 1280x960 分辨率的 0.5 英寸 Mirco-OLED 顯示屏，另外 ToF 鏡頭也可以被內置到 頭顯中以實現手部動作追蹤。功能方面，VR/AR 切換、近視支持、心率及溫度測 量、虛擬鍵盤投射和 6DoF 手寫觸控筆等功能專利均在 2020 年對外公開，有望被 用于蘋果的 VR 新品。

iPhone 和 iPad 近年來陸續新增 UWB 和 Lidar 模塊，為推出 VR/AR 鋪路。蘋 果 iPhone11 系列之后手機均搭載 UWB 超寬頻芯片，高效傳播速率、高精度定位、 傳輸距離適中、低能耗等性能優勢明顯。2020 年新款的 iPad 和 iPhone 均配置了 Lidar 鏡頭，可以快速掃描獲取身邊世界的 3D 信息來分析和構圖，蘋果在相關生 態鏈產品中陸續增加精準定位和 3D 信息獲取相關的配置，為 VR/AR 產品的推出 鋪路。

2.3、行業進入爆發期，巨頭跑馬圈地

2020 年全球 VR 頭顯出貨量為 670 萬臺，到 2025 年 VR 用戶市場有望超過 9000 萬。2020 年全球 VR 頭顯出貨量為 670 萬臺，同比大增 72%，預計 2022 年 將達到 1800 萬臺，其中銷量大增主要由于 Oculus Quest 一代和二代產品的爆賣。2020 年全球 VR 用戶數量已超過千萬，到 2025 年將達到 9000 萬，蘋果等巨頭的 相繼入場給市場更大想象力空間。

2.3.1、索尼

索尼 HMZ 系列試水 3D 頭戴顯示設備，正式進軍 PS VR。2011-2013 年，索 尼分別發布了 HMZ-T1、HMZ-T2、HMZ-T3 三款產品，HMZ 系列主打“頭戴 3D 個人影院”概念，主要功能是 3D 觀影，雖然也屬于頭戴顯示設備，但并不是真 正的 VR。2016 年發布第一款 VR 設備：PS VR。截止 2019 年 2 月，官方公布的 全球總銷量為 420 萬臺，2020 年 Q4 季度 PS VR 的銷量?jī)H 次于新發布的 Oculus Quest2，廣受歡迎。PS VR 與一般 PC VR 不同，其只能配合 PS 使用，但其優勢也相對明顯，主要體現在：

1）體驗門檻。與同時期的 Oculus Rift 和 HTC VIVEPS VR 相比，PS VR 通過 處理器連接 PS4 后可以直接使用，不需要復雜的配置，也不需要專門購買價格遠 高于 PS4 主機的高性能 PC。

2）用戶。PC 用戶數量雖要高于 PS4，但 PS4 的用戶訴求全部集中于游戲娛 樂，與 VR 產品本身的定位非常契合，因此 PS4 用戶對于 PS VR 的接受度更高。此外， 截止 2019 財年，PS4 全球累計銷量達 1.104 億臺，用戶數量較為可觀。就用戶的消費習慣而言，相對封閉的 PS 平臺也要優于 PC 平臺，截至 2020 年 1 月底，PS4 全球累計游戲銷量達到 11.81 億套，較去年同期增加 2.57 億套。

3）內容。PS4 的內容質量相較于 Steam 平臺也不落下風，大量成熟的內容 IP 對于 VR 的推廣有推動作用。

目前 PS VR 的第二代產品尚未發布，但新款主機 PS5 已經上市，PS VR 可以 通過專門的連接器在 PS5 上運行其在 PS4 購買的游戲。2020 年夏季索尼提交了一 份用于 PS VR2 的關于降低 VR 暈動癥的技術專利，10 月又提交了一份“讓觀眾 參與游戲并集成到虛擬現實內容中”的專利，觀眾可以在可用內容中進行選擇， 為 VR 用戶增加游戲場景。

2.3.2、HTC

HTC 聯合 Valve 開發 VR 頭顯，產品系列豐富。HTC 的 VIVE 系列是由 HTC 與 Valve 聯合開發的 VR 頭顯，第一款開發者版本 VIVE 在 2015 年的 MWC 上發 布，消費者版本于 2016 年正式開始銷售，該款產品發行 3 個月后銷量接近 10 萬臺。

VIVE Focus Plus 支持 2K 分辨率、6 自由度操控和 Inside-Out 定位追蹤，無需連接 PC 或定位器即可使用，用戶體驗大幅提升。VIVE Pro 的色彩對比度更高， 且內置 3D 立體音耳機，具備 100 平米內空間定位追蹤功能，可滿足大型游戲需 求。最新的 VIVE Cosmos 擁有 VIVE 系列中最高的分辨率，同時適用于各種 VR 應用程序，功能更加全面。

HTC 在 2018 年 Q1 的全球 VR 行業銷售收入的份額達到了 35.7%，第二名三星的份額為 18.9%。內容方面，截止 2021 年 3 月，Steam 平臺 VR 獨占游戲?yàn)?3871 款，其中 3727 款支持 HTC VIVE，2708 款支持 Oculus Rift， HTC 較有優勢。

2.3.3、華為

華為于 2016 年 5 月正式推出了 VR 頭顯，專門匹配榮耀 V8 手機使用，功能 較為簡單。第二年又推出了第二代頭顯VR 2，使用3K顯示屏，刷新率達到了90Hz，可配合電腦作為 PC VR 使用，連接手機后也可使用手機的處理器轉為分離式一體 機 VR。

2019 年華為推出 VR Glass，機身厚度 26.6mm，重 166 克，厚度和重量均僅 為其他品牌 VR 的 30%，配置超短焦光學系統，如三段式折疊光路等，同時支持 0-700 度屈光調節，可不戴近視眼鏡直接佩戴，采用 1058 PPI 的 Fast LCD 屏幕， 支持 3D 音效、IMAX 巨幕。但其非一體機，需要配合手機或電腦使用，連接電 腦使用時刷新率可達 90Hz。

華為發布 Cloud VR，解決便攜和效果的沖突。當下 VR 體驗較好的大多需要 依賴 PC VR 終端設備，行動不便，華為 iLab 于 2019 年 2 月西班牙 MWC 展覽會 上，發布了最新的 VR 解決方案——Cloud VR，VR 云化后，用戶側設備只需要最 基礎的視頻解碼、呈現、控制信令接收和上傳，可采用 STB 解碼，Mobile VR 播 放，實現無繩化，輕便、便于更多類型終端接入的優勢。

3、AR技術瓶頸不斷突破，遠期市場值得期待

3.1、3D 鏡頭普及，為 AR 市場成熟創造條件

1966 年增強現實之父薩瑟蘭開發出第一套 AR 系統，是人類實現的第一個 AR 設備。谷歌于 2012 年宣布開發出 Project Glass，并于 2014 年正式發布 AR 眼 鏡 Google Glass，次年現象級手游 Pokemon Go 的風靡徹底讓 AR 出現在大眾視野 中。隨后，蘋果、Facebook、華為、三星等大廠紛紛布局 AR，高通在 2019 年推 出了首款支持 5G 的擴展現實設備芯片“驍龍 XR2”，AR 爆發值得期待。面對發 展前景廣闊的 AR 市場，各大廠商進行了一系列收購和投資，F(xiàn)acebook、蘋果和 谷歌等均發布了自己的 AR 平臺，提前布局 AR 領域。

AR 領域在技術上需要從 0 到 1 的突破，技術實現難度總體高于 VR，由于是 虛擬場景與真實場景的疊加，如何識別和理解現實場景，如何在真實世界疊加虛 擬物品并實現感知交互，是 AR 的首要任務。3D Sensing 為理解世界并交互的核 心技術。

在交互領域，3D 成像技術尤為關鍵。通過 2D 向 3D 的升級，可以獲取全面 的三維信息，每個對象的三維輪廓、物理特征將更為充分識別。目前 3D Sensing 已經在高端智能機中得到了運用，主要在人臉識別領域。前置 3D Sensing 獲取的 是 3D 人臉圖像，未來后置 TOF 應用場景也更為廣闊，比如之后的手勢識別，以 及為現實場景的建模。3D 鏡頭未來將成為 AR 眼鏡標配。

TOF 與結構光主要區別在于算法，核心部件較為相似。3D 相機方案已經具 有多種應用方案，包括 TOF、雙目識別、結構光（含固定式和可編碼式）。雙目 識別屬于被動式方案，不需要激光源，精度低，效果較差。TOF 和結構光預計將 會未來 3D 相機的主要選擇。結構光是利用圖像傳感器獲得光源投射到物體表面的圖案機構，利用三角原理計算三維坐標；TOF 則是利用計算從光源到物體、再 到接收端的時間進行測距，逐點計算測量相位差以獲得物體表面信息。雖然二者 解碼原理不同，但其所需要的核心部件基本相同，包括發射端的紅外光源、微透 鏡；接收端的透鏡、窄帶濾光片、傳感器等。

目前 TOF 鏡頭在 AR 眼鏡中已大規模應用。2019 年發布的微軟 HoloLens2， 對手勢追蹤模塊升級為 Azure Kinect，包含了一個 TOF 深度傳感器，最多可追蹤 單手 25 個關節點，密度更高，覆蓋更為全面，包括手指彎曲等細節動作也能捕捉 到。OPPO AR Glass 2021 搭載雙目魚眼攝像頭，對單手做 21 個關鍵點標記，單 根手指 4 個關節標記點，可對雙手實現毫秒級檢測和追蹤，精準識別手勢，這樣 可進行點按菜單、推開和拉近物體等手勢交互。

目前手機廠商紛紛導入 ToF 鏡頭，為 AR 鋪路。2017 年 iPhone X 發布后， 3D 成像開始在智能機上逐步滲透。2019 下半年至 2020 年，包括蘋果、三星、華 為、SONY、OPPO、Vivo 等，紛紛計劃在后鏡頭搭載 ToF。配置 ToF 鏡頭現階段 一方面能取代景深鏡頭，并提供更好的拍照效果，長期而言，是著眼于未來 AR 應用展開的鋪路。

3.2、技術不斷突破，光波導是未來主流

近眼顯示技術是核心，成像系統疊加是關鍵。近眼顯示系統（NED）是 AR 設備疊加虛擬物品并實現交互的核心，是將顯示器上的像素，通過一系列光學成 像元件形成遠處的虛像并投射到人眼中。由于 AR 眼鏡需要透視，既看到真實的 外部世界，也看到虛擬信息，所以成像系統不能擋在視線前方，需要多加一個或 一組光學組合器，通過“層疊”的形式，將虛擬信息和真實場景融為一體，互相 補充，互相“增強”。

AR 設備的光學顯示系統由圖像源器件與顯示光學器件組成，前者產生圖像 并將圖像投射到顯示光學器件中，顯示光學器件將圖像反射到用戶眼睛中。圖像 源器件技術主要包括硅基液晶（LCoS）、AMOLED 和 micro LED，目前 LCoS 一 直是 AR 眼鏡中應用的主要技術，AMOLED 具有自發光功能，設計更簡潔，光視 效率更高，微型 LED 光視效率更高、產品壽命更長、反應速度更快，更適合 AR 眼鏡，但目前 micro LED 技術量產尚不成熟。

目前光學元件技術分為棱鏡、自由曲面、光波導等，棱鏡光學是 Google Glass 采用的光學方案。通過投影到帶有切割反射面的小棱鏡上成像，棱鏡將圖像反射到人眼視網膜中，與現實圖像相疊加成像，方案比較成熟，技術門檻低，但視場 角小、鏡片厚且亮度不足。Birdbath 方案和棱鏡光學原理相近，采用 45 度角的分 光鏡（具有反射和透射值），弊端也和棱鏡方案類似。

自由曲面指通過投影到表面不規則的帶反射/透射（R/T）值的曲面反射鏡， 然后反射回眼內，這種方案顯示源一般在額頭前方，自由曲面厚度較厚，外界透 光率較低，視場角也較小且體積較大。日本愛普生公司及美國夢境視覺 Meta 系列 曾采用過該方案，Meta 系列重量約 420 克（不計線纜和頭部綁帶）。

光波導為目前主流方案，光波導可分為幾何光波導（也叫陣列光波導）和衍 射光波導，根據不同的光柵元件，衍射光波導有利用光刻技術制造的表面浮雕光 柵波導和基于全息干涉技術制造的全息體光柵波導（也叫全息光波導）兩種。

幾何光波導是通過陣列反射鏡堆疊實現圖像的輸出和動眼框的擴大，代表光 學公司是以色列的 Lumus。幾何光波導的光路設計是耦合光通過反射面或棱鏡進 入波導，經過“半透半反”鏡面陣列耦合出波導，再到達眼鏡前方。幾何光波導 沒有牽扯到任何微納米級結構，圖像質量包括顏色和對比度可以達到很高的水準。但是每個“半透半反”鏡面都需要十幾甚至幾十層的鍍膜工藝，總體良率不高， 量產性較差。

與幾何光波導不同，衍射光波導通過光柵結構實現光束的擴展和耦出，表面 浮雕光柵波導和全息體光柵波導的區別在于光柵的加工制作方式不同。HoloLens 2 和 Magic Leap One 均屬于表面浮雕光柵波導，利用二元光學理論，在晶圓表面 納米壓印光刻極為精細的結構形成表面浮雕光柵結構，根據形狀不同，表面浮雕 光柵有矩形光柵、傾斜光柵、閃耀光柵等。由于制作時無需將鍍膜斜面“插入” 鏡片中，只需要在鏡片表面加工光柵結構即可，表面浮雕光柵波導工藝相對簡單， 批量生產成本低，未來發展?jié)摿薮蟆?/p>

相比于幾何光波導，衍射光波導能實現二維擴瞳。普通成像均只有一個圖像 出口，而通過“半透半反”的鏡面陣列和光柵，成像有了多個出口，眼睛橫向移 動時候能都看到圖像，橫向可視范圍變大，即實現了一維擴瞳。衍射光波導用的 半導體加工工藝相對簡單，批量生產成本低，而且通過合理的設計光柵結構，可 以實現出瞳的二維擴展擴大可視范圍，即二維擴瞳，二維擴瞳常見為六邊形分布 的圓柱光柵。

全息體光柵光波導使用全息體光柵元件（Holographic Optical Element，HOE） 代替浮雕光柵，蘋果公司收購的 Akonia 公司采用的便是全息體光柵。相比較浮雕 光柵，全息光學元件是通過雙光束激光全息曝光的方式，直接在微米級光聚合物 薄膜內干涉形成納米級的光柵結構。HOE 具有高透明，高衍射效率特點，全息體 光柵光波導色彩表現更好，局限在于材料制備復雜、規模量產困難、長期可靠性、 材料穩定性難保證。

三種光波導方案中，幾何光波導的局限在于良率不高，量產性不強，全息光 波導則受全息體光柵材料制備復雜所限制。而表面浮雕光柵波導顯示效果好，量 產可能性高，發展?jié)摿σ沧畲?，未來很可能成?AR 光學顯示主流方案。目前國 內水晶光電、舜宇光學科技和歌爾股份在光波導相關解決方案上有布局。

在主流光學方案之外，光場技術也是一種關注度較高的方案，光場光子產生 不同深度的數字光，并與自然光無縫融合，從而將逼真的虛擬物體疊加至真實世 界中，由于光場技術能夠完全真實地模擬光線在現實世界的存在方式，其顯示效 果要優于光波導，蟻視科技和 Magic Leap 都曾申請過相關專利。蟻視科技在 2012 年的專利中，將光場顯示中最小的顯示單位定義為元光束，Magic Leap 的技術方 案中，微型光纖投射器向不同方向投射元光束，與自然光線一樣，無數元光束也 會在視網膜附近交匯成無數個點，人眼可以自主選擇在不同的焦點成像，從而讓 使用者感覺到像的深度，獲得完整的空間信息。

這種景深讓成像更加真實，并且可以減少眩暈，有利于長時間佩戴。但是運 用光場技術的 AR 產品存在價格昂貴、視場角小、體積較大的問題，Magic Leap 的 AR 產品曾計劃采用這一技術方案，最終未能成功，Magic Leap one 也轉向了 光波導方案，未來光場技術還有待進步。

3.3、各大品牌加大布局 AR 眼鏡，搶占先機

AR 成為萬物互聯時代的新窗口。智能手表的屏幕+TWS 可以作為手機部分 功能的替代品，但智能手表的尺寸有限，屏幕太小，使用體驗大打折扣。智能眼 鏡則很好地彌補了這一缺陷，它可以通過投射將虛擬屏幕映射至眼前，用戶通過 語音、手勢或輸入法進行操作，同時鏡腿離耳朵距離較近，可以直接發揮耳機的 作用，實現聲學和光學交互的合二為一。

未來智能眼鏡極有可能改變?nèi)祟惻c現實世界的交互方式，讓世界通過眼鏡呈 現在眼前，徹底擺脫手機的束縛。龍頭公司近年來一直在加大智能眼鏡的研發， 搶占先機，智能眼鏡有望成為下一代可穿戴設備爆點。

3.3.1、蘋果

蘋果從 2011 年就開始布局 AR，近年來收購多個相關公司，其發布的 AR 平 臺也已經在 2020 年迭代到 AR Kit4，增加了工具的易用性、圖像渲染的真實性。同時，蘋果 CEO 庫克頻繁在公開場合發言對 AR 產業表示看好，認為 AR 市場將 達到智能手機的規模。

蘋果 ARKit 功能日臻完善。在 2017 年 6 月的全球開發者大會上，蘋果首次 推出 AR 平臺 ARKit，開發人員可以使用這套工具 iPhone 和 iPad 創建 AR 應用程 序和游戲。2018 年 6 月 5 日，蘋果對 ARKit 進行升級，新增了 AR 測量工具和 AR 多人互動等功能，可滿足多個設備同時顯示同一個虛擬場景，滿足多人合作 游戲、工作的需求。2019 年，蘋果推出更進一步的 ARKit3，能夠通過 People Occlusion 功能在人物前后自然地呈現 AR 內容，將人物動作整合到自己的 APP 中。截至最新的 ARKit 4，蘋果 AR 平臺的功能豐富度提升明顯。

產品未動，專利先行。2019 年美國專利局公布蘋果的數項專利，2019 年 2 月 26 日成功申請的 Patent # US 10217288 B2，其名為“在移動設備上以真實環境 的視角來表示興趣點的方法”，興趣點（Point of interest，POI）指的是真實環境中 的一個位置或真實物體。這項技術可以識別用戶環境中的對象并激發潛藏的內容， 從而滿足不同的玩法需求，舉例來說，當用戶在未知的地方時，可以用增強現實 來獲取興趣點相關的可視化信息。當搜索丟失的對象時，或者試圖突出顯示房間 中某些其它人可能不會注意到的內容時，這個技術會很實用。

3 月 7 日美國專利和商標局又公布了蘋果在 AR 領域的兩項專利。一項名為 “具有調節機制的頭戴式顯示器”，描述了如何穿戴頭顯以及針對頭顯調節方式的 優化。此外蘋果同時表示頭顯系統可以采用眼動追蹤來監控透鏡和顯示組件與用 戶眼睛之間的距離，有助于檢測頭顯與眼睛的相對運動，從而幫助軟件在用戶運 動時產生更準確的視覺體驗，而且同時告知系統頭顯穿戴是否足夠緊密。另一項 專利則是和熱量調節相關，用以提高設備舒適度。目前蘋果在美國專利網上有超 過 2000 個 AR 相關專利。

蘋果憑借其硬件生態系統優勢及軟件生態的優勢，進入 AR 時代優勢顯著。硬件方面，蘋果的手機、電腦、耳機、手表等都是獲取用戶信息的入口，也是眼 鏡未來協同的生態圈，軟件方面，蘋果通過非開源系統，提升 APP 質量，增強了 用戶粘性的同時控制分發渠道，并形成護城河。

此外，蘋果推出了不支持逆向轉換 USDZ 的模型格式，主要用于 ARKit 增強 現實內容的展示，并通過不斷推出各種方便實用的新軟件和工具吸引用戶擁抱 Apple AR Quick 技術，形成公司在軟件、技術、開發工具的壁壘。我們認為蘋果 憑借其軟硬件生產優勢，將繼續引領 VR/AR 時代。

3.3.2、三星

三星在 2017 年的開發者大會上，宣布他們正在通過與 AR Core 的合作伙伴進 一步發力 AR 市場。三星之前致力于發展 VR 頭顯，在 2014 年與 VR 設備領頭羊 Oculus 共同設計 Gear VR，隨后與微軟合作打造 VR 頭顯 Odyssey，第一代產品于 2017 年推出。近兩年三星在 AR 領域的動作增多，2019 年公布了新的 AR 設計專利，并在 2020 年的消費電子展（CES）上發布了一款基礎的圖像投影式眼鏡。根 據美國專利商標局最新的專利申請顯示，三星發明了附帶視力矯正鏡片的智能眼 鏡，矯正鏡片可以磁性地附著在鏡架上，提供了舒適的佩戴體驗。此外，三星表 示，新發布的 SmartTag+配備了藍牙低能（BLE）和超寬帶（UWB）技術，用戶 可以在 Galaxy S21+等采用 UWB 技術的 Galaxy 智能手機上利用 AR 技術直觀觀 察尋找路線。

3.3.3、Magic Leap

Magic Leap 首款 AR 不及預期，新品備受期待。2015 年，Magic Leap 發布 的產品宣傳視頻憑借逼真的視覺體驗震驚消費者，其當時計劃采用的顯示技術是 數字光場技術，由于存在技術難點而最終采用了光波導技術。2018 年首款產品 Magic Leap One 發布，但 50°左右的視場角沉浸感較差，而且虛擬物體的半透明 的狀態，看上去不夠真切，物體本身也會偶爾出現抖動和不清晰的狀況。

Magic Leap one 預期目標是 10 萬套，實際僅賣出 6000 套。Magic Leap One 也展現了不少技術優點，例如視覺感知功能能夠?qū)ξ锢憝h(huán)境 進行數字化重建，令現實場景與虛擬影像的交互更加自然。另外其不僅擁有足夠 逼真的虛擬影像，還能夠記憶虛擬影像的位置信息，下次使用時構建的虛擬影像 仍會在相同位置，因此消費者對 Magic Leap 的下一代產品仍抱有期待。Magic Leap 2 預計于 2021 年 Q4 發布，預計新品的視場角問題將得到大幅改善。

3.3.4、Google、微軟、Facebook

Google 早在 2012 年就首次推出智能眼鏡 Google Glass，發布之初試圖勾勒人 類佩戴眼鏡的偉大藍圖，但由于種種原因而未能普及，總結其失敗原因主要有以 下五點：存在侵犯隱私權問題；外形不受歡迎；售價昂貴，發布時售價高 達 1500 美元，性價比低；續航時間短，一次充電只能使用 5 小時；安全問題 亟待解決。盡管谷歌的 AR 產品進展不佳，但其 AR 開發平臺的發展穩健，相關 收購活動也為未來的頭顯產品積累了技術資本。

微軟于 2015 年和 2019 年先后發布 HoloLens1&2，性能方面較 Google Glass 有很大提升。由于光學顯示系統采用光波導，量產難度大、產品良率低導致售價 昂貴，難以普及大眾。其次，HoloLens 產品針對 B 端，主要應用于動畫設計、工 業維修與醫療手術。微軟的 AR 設備在 B 端的發展?fàn)顩r良好，例如空中客車就在 利用微軟的 AR 技術提高飛機生產效率，同時 AR 也能讓工人實現無需實際飛機 或者部件的培訓。微軟與美國陸軍合作開發了基于 HoloLens 的“集成視覺增強系 統”（IVAS），該設備能夠顯示地圖、指南針和武器瞄準點，并且支持熱成像技術 以實現夜視。目前微軟與美國軍方已正式簽訂合約，項目已進入生產階段，據官 方公布，該合約持續 10 年，價值 219 億美元。

Facebook 在 AR 領域也早有布局，2014 年收購 Oculus 的 AR/VR 業務，在 VR 領域彎道超車。在 AR/VR 的追蹤定位領域，F(xiàn)acebook 發布基于 Inside-out 的 一體機，成為能夠做好同步定位與建圖（SLAM）的少數幾家廠商之一。2021 年 3 月，F(xiàn)acebook 發布了正在研發的一款手環的模擬視頻，這款手環將用以匹配其 AR 眼鏡進行隔空控制。另外，F(xiàn)acebook 的相機 AR 特效平臺 Spark AR 在 Instagram 上應用地也十分廣泛。
